| 一、产品用途：

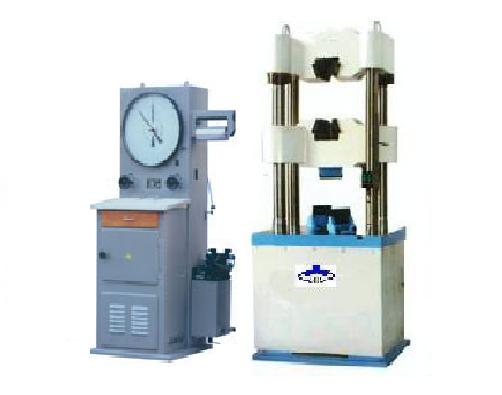

表盘式液压万能试验机主要用于按照GB/T228-2002《金属拉伸试验法》的
要求对金属材料进行拉伸、压缩、弯曲及剪切试验，亦可做非金属材料，如
塑 料、水泥、混凝土等压缩及弯曲试验。
二、结构及特点：
1、该机采用油缸下置式结构，液压加荷，液压自动夹持试样，操作方便。
2、为保证试验读数的准确可靠，避免试样断裂时所产生的强烈震动不致
影响测力计试验力计数，试验机主机、测力计两部分各自独立，中间
通过高压油管和导线有机地连接起来。
3、试验力指示度盘采用封闭式结构，刻度清晰。
4、自动描绘器装于测力计外壳的右上方，可随试验的需要将应变形放大
2倍或4倍。
5、该机有加荷速度指示器，能实现试验要求的加荷速度。
技术参数：
|
型号
规格 |
WE-100B |
WE-300B |
WE-600B |
WE-1000B |
|
最大试验力(KN) |
100 |
300 |
600 |
1000 |
|
试验力分档及最小刻度值 |
0-20KN 0.04KN/格
0-20KN 0.04KN/格
0-20KN 0.04KN/格 |
0-20KN 0.04KN/格
0-20KN 0.04KN/格
0-20KN 0.04KN/格 |
0-20KN 0.04KN/格
0-20KN 0.04KN/格
0-20KN 0.04KN/格 |
0-20KN 0.04KN/格
0-20KN 0.04KN/格
0-20KN 0.04KN/格 |
|
试验力准确度 |
|
|
描绘装置变形放大比 |
2：1或4：1 |
|
拉伸钳口最大间距（mm） |
530 |
600 |
650 |
700 |
|
圆试样夹持直径（mm） |
∮6-∮22 |
∮10-∮30 |
∮13-∮40 |
∮15-∮55 |
|
扁试样夹持厚度（mm） |
0-15 |
0-15 |
0-30 |
0-40 |
|
扁试样最大夹持宽度（mm） |
60 |
70 |
70 |
80 |
|
压缩面间最大距离（mm） |
355 |
700 |
800 |
850 |
|
上下压盘尺寸（mm） |
∮110 |
∮130 |
∮205 |
230*230 |
|
弯曲试验支滚间距（mm） |
400 |
350 |
680 |
700 |
|
剪切试样直径（mm） |
∮10 |
|
活塞最大行程（mm） |
200 |
250 |
250 |
250 |
|
工作环境 |
室温～35ºC，相对湿度不超过80% |
|
整机形式 |
油缸下置式 | |
