一． DY－2型包装冲击试验机
DY-2型包装冲击试验机是一种包材动态压缩试验机，DY-2型在原型产品基础上采用了创新的内增压制动滑台并增加了产品脆值测试功能。具有自主知识产权。改型前的产品装备应用于陕西科技大学等单位，改型后的产品装备应用于温州大学、武汉理工大学、北京林业大学、天津科技大学、河南科技大学等单位。
1. DY－2型包装冲击试验机配置
（1） 冲击试验机的台体
（2） 砝码一套
（3） 空压机或氮气钢瓶
（4） PCI或USB总线12位数据采集卡（PCI2000）
（5） 电荷放大器 YE5852A型
（6） 压电加速度传感器 CA－YD－103
（7） 试验机控制箱
（8） 缓冲材料冲击试验数据采集与处理软件
产品冲击脆值试验数据采集与处理软件
2. DY－2型包装冲击试验机主要参数指标
（1） 最大冲击跌落高度：1200mm
（2） 跌落质量：2－50kg
（3） 试样最大尺寸：200mm×200mm
（4） 防止二次跌落的制动装置：气源压力≤0.7MPa
（5） 试验波形记录、回放功能，试验导向功能。
（6） 根据试验记录自动拟合出最大加速度－静应力曲线及缓冲系数曲线。
3. DY－2冲击试验机的主要用途
（1）用于包装缓冲材料动态压缩试验。
本试验机适用于块状、片状或者装入压缩箱内的丝状、粒状及成型件等包装用缓冲材料作动态压缩试验。按GB8167-87的实验方法，可得到冲击加速度-时间(G-t)曲线，并通过一组实验得到试样在给定跌落高度下的最大加速度-静应力(Gm-σst)曲线及缓冲系数曲线。
（2）用于产品脆值试验。
本试验机可用于小型产品（<10Kg）的脆值试验。按GB8171-87的实验方法，用改变缓冲垫厚度或改变跌落高度的方法，逐次进行冲击试验，并测量各次冲击的最大加速度值Gm和速度变化△V。直至产品损坏，得到产品的脆值。
上述试验过程是在试验软件导向下进行的，软件对试验数据自动处理并完成所需曲线的拟合。

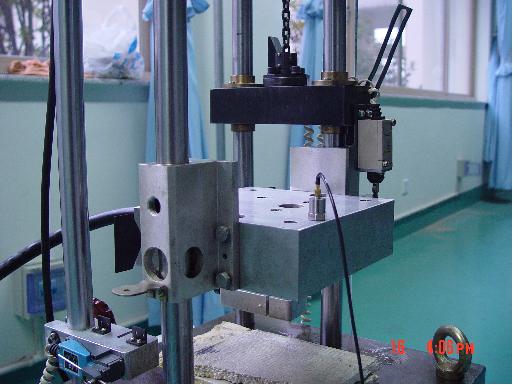

图1 DY－2冲击试验机 图2 带有内置气-液增压制动装置的冲击滑台
图3 软件主界面
二． DY-3冲击试验机新增功能简介
DY-3型冲击试验机新增了冲击初速度、速度变化、冲击谱等测量分析功能。重新设计的软件进一步增强了数据分析、处理功能。
1． 全新的试验界面，试验导向功能更突出人性化。
2． 硬件触发数据采集。冲击台面跌落末速度测量。软件解析缓冲试验材料动态压缩过程中的位移－时间曲线、最大变形量及冲击谱。
3． 可根据用户要求提升到16位采集卡。
4． 更多冲击测量实用功能：
（１）冲击数据采集长度连续可调。
（２）数据采集滤波系数连续可调。
（３）二次滤波功能，上限截止频率连续可调。
（４）波形截取，原始数据恢复。
（５）动态压缩位移曲线的初速度修正。
（６）选定谐振子固有频率的冲击谱分析。
（７）可选择多项式阶数及实验数据平均方式的曲线拟合过程，可根据需要选择显示或不显示试验数据点。
图9 数据分析界面（加速度、速度变化、冲击频率谱及材料动压变形曲线） |
|
