产品名称：影像式精密测绘系统VMS-JX

产品型号：影像式精密测绘系统VMS-JX

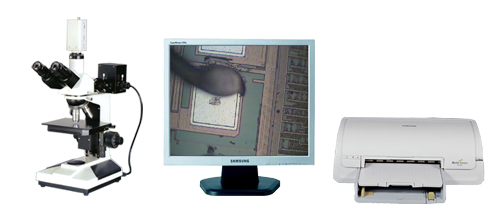

简单说明：影像式精密测绘系统VMS-JX结合了传统金相显微镜与最新数码科技，再加上先进而实用的影像式测绘软体。可将原来用肉眼观看到的影像通过CCD摄像机和视频采集卡转换为数字信号，并存入电脑，进行绘图、测量。适用于集成电路封装前的品质观测、电镀层厚度检测、PCB板焊点分析、颗粒分析等行业。可用于工程开发、品质检测等。

影像式精密测绘系统VMS-JX详细说明

技术参数：

测量软体	VMS Ver1.2版	目镜	广角：10X+CCD接头
解析力	0.00012mm（3000倍时）	物镜	5X、10X、40X、60X
重现性	0.00020mm（3000倍时）	总放大倍数	250X～3000X(1XCCD目镜）
载物台	X、Y十字桌面	外观尺寸	450×250×600mm
光源	同轴落射式光源	台面大小	140×180mm
CCD	SONY芯片43万像素	X、Y行程	70×50mm

软件功能：

绘图功能：可在工件的影像上画线、弧、圆等几何图形。
测量功能：可测量长度、宽度、半径、直径、角度等几何尺寸。
图形转到autoCAD中的功能：可把画出的图形转到autoCAD中，作为工程图使用。
autoCAD图形转入功能：autoCAD标准工程图可转到软件中，和工件对比。
快照功能：可拍照当前画面的工件影像及所绘图形、标注。
打印功能：可打印当前画面的工件影像及所绘图形、标注。
SPC数据分析功能：可把测量数据传到Excel中进行数据分析。

注：软件可选择相应功能，为客户量身定做。

实例图样：

IC焊线不良品

IC焊线良品

小倍数下IC焊线观察

用8吋大金相显微镜观察LCD液晶板1

用8吋大金相显微镜观察LCD液晶板2

在偏振光作用下观察的镀层图样

放大2000倍时镀层观察

放大1000倍时的镀层观察

观察IC引脚接线

观察镀层厚度
